Handbetätigung mit Stellungsanzeige für ER10-20.

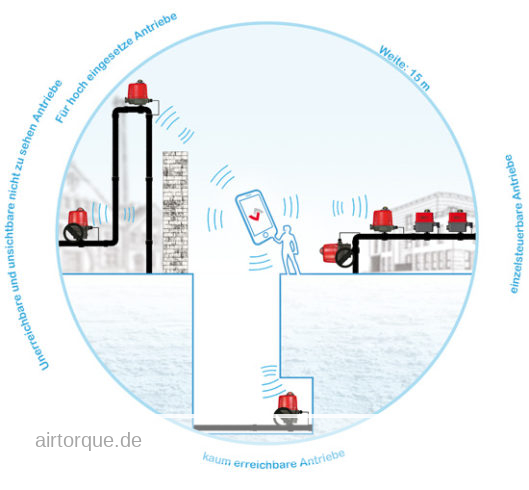

VORTEILE ER PLUS-SERIE
STELLUNGSANZEIGE
Standard-Stellungsanzeige
Visualisierung von 3-Wege-Armaturen möglich
ENDLAGENEINSTELLUNG
Funktion der Nocken:
obere Nocken: Rückmeldung
- Signal -> Position ZU (schwarz)
- Signal -> Position AUF (weiß)
untere Nocken: Endlagen-Einstellung
(Eingriff in die Steuerung des Antriebes – nur von versierten Benutzern zu verwenden)
- Signal -> Position ZU (schwarz)
- Signal -> Position AUF (weiß)
Verschiedene Schwenkwinkel möglich:
- 4 einstellbare Endschalter (2 für Motorsteuerung, 2 für Rückmeldung)
- dritte Stellung möglich (GF 3 Modelle)
- Steuerung über 4-20 mA oder 0-10 V Signal (POSI Modelle)
STEUERUNG
- Interner Gleichstrommotor, Steuerung mit elektronischer Platine (2 Möglichkeiten):
- 12V bis 48V DC (15V bis 30V AC)
- 100V bis 240V AC (50/60Hz) / 100V bis 350V DC
- Einschaltdauer S4 – 50% (IEC34)
- Steuerung: ON/OFF oder 3-Punkt-Modus
- elektronischer Drehmomentbegrenzung, Steuerung durch Software
- Version mit Failsafe-Sicherheit, zum Anfahren der Sicherheitsstellung bei Stromausfall
- 3P + ISO43650 Anschlüsse oder Kabelverschraubung
- RS485 Verbindung zum Mikrocontroller
- integrierte selbstregulierende Antikondensations-Heizwiderstände
- Fehlerrückmeldungsrelais
DREHMOMENT & SCHNITTSTELLEN
Getriebe
- Drehmoment von 10 bis 100 Nm
- Stellzeit (je nach Typ): 7s bis 119s
- selbsthemmendes Getriebe
- Handnotbetätigung mit Rückstellung des Knaufes
Schnittstellen
- ISO 5211
- ER10-20-35: F03-F04-F05
- ER35-60-100: F05-F07
- steckbare Edelstahladapter (Doppelvierkant, Vierkant, Zweiflach)
FUNKTIONSPRINZIP FAILSAFE
FUNKTIONSPRINZIP 3-STELLUNG
FUNKTIONSPRINZIP POSITIONIEREN
