V-Serie (25-300Nm)

VR – Serie

mehr ...

SW Tiefe (mm)
VK 17 19





ISO Anschluss Durchmesser Gewinde Tiefe Schrauben
F05 50 M6 15 4
F07 70 M8 17 4



Alle Maße in [mm], weitere technische Details finden Sie im Datenblatt.

EIGENSCHAFTEN - VR

BESCHREIBUNG - VR

Elektrischer Stellantrieb mit Aluminiumgehäuse und Deckel aus Polyamid PA6 UL 94 V-0 oder Aluminium (optional) mit Handnotbetätigung über die Welle.

Entspricht den Richtlinien CE-ROHS-REACH.



DREHMOMENT

  • 25 – 45 – 75 Nm

TECHNISCHE DATEN - VR

  • Multivolt Antriebe:
    • 100V bis 240V 50/60Hz (100V bis 350V DC)
    • 15V bis 30V 50/60Hz (12V bis 48V DC)
    • 400 V 50/60 Hz, Drehstrom (ohne CSA)
  • 3-Punkt-Steuerung oder Auf/Zu (400 V: 3-Punkt-Steuerung)
  • 4 einstellbare Endschalter 5 A
  • F05/F07 (ISO 5211)
  • Handnotbetätigung
  • Einstellbare Stellungsanzeige
  • Kondensationsschutz (Heizung)
  • Softwarekontrollierte Drehmomentbegrenzung (nicht für 400 V)
  • Rückmelderelais für Betriebsstatus (Sicherheitsabschaltung, nicht für 400 V)
  • RS-485-Anschluss (nicht für 400 V)
  • Mechanischer Anschlag 90°
  • 2x ISO M20 (ISO-NPT-Adapter optional verfügbar)

VERSIONEN - VR

STELLBEREICH

  • 90° (Standard)
  • 180° und 270° auf Anfrage



AUSFÜHRUNGEN

  • OFFSHORE-/MARINE
  • FAILSAFE
  • 3-PUNKT ANSTEUERUNG
  • 3-PUNKT-SAFE
  • POSITIONIERUNG
  • POSITIONIERUNG-SAFE
  • BLUETOOTH®
  • ATEX

EINSATZBEDINGUNGEN - VR

  • Einschaltdauer: S4 50% (CEI34)
  • Temperaturbereich: -20°C bis +70°C
  • Schutzart: IP68 2m / 72h
  • Gewicht: 3,1 kg – 4,4 kg

DATENBLATT - VR

ANFRAGEN - VR

VS – Serie

mehr ...

SW Tiefe (mm)
VK 22 25





ISO Anschluss Durchmesser Gewinde Tiefe Schrauben
F07 70 M8 19 4
F10 102 M10 24 4



Alle Maße in [mm], weitere technische Details finden Sie im Datenblatt.

EIGENSCHAFTEN - VS

BESCHREIBUNG - VS

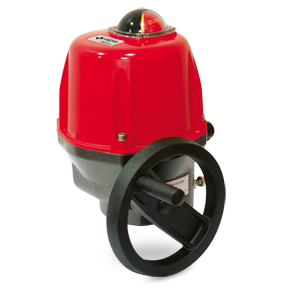

Elektrischer Stellantrieb mit Aluminiumgehäuse und Deckel aus Polyamid PA6 UL 94 V-0 oder Aluminium (optional), mit Handnotbetätigung über die Welle.

Entspricht den Richtlinien CE-ROHS-REACH.



DREHMOMENT

  • 100 – 150 – 300 Nm

TECHNISCHE DATEN - VS

  • Multivolt Antriebe:
    • 100V bis 240V 50/60Hz (100V bis 350V DC)
    • 15V bis 30V 50/60Hz (12V bis 48V DC)
    • 400 V 50/60 Hz, Drehstrom (nicht für CSA)
  • 3-Punkt-Steuerung oder Auf/Zu (400 V: 3-Punkt-Steuerung)
  • 4 einstellbare Endschalter 5 A
  • F07/F10 (ISO 5211)
  • Handnotbetätigung
  • Einstellbare Stellungsanzeige
  • Kondensationsschutz (Heizung)
  • Softwarekontrollierte Drehmomentbegrenzung (nicht für 400 V)
  • Rückmelderelais für Betriebsstatus (Sicherheitsabschaltung, nicht für 400 V)
  • RS-485-Anschluss (nicht für 400 V)
  • Mechanischer Anschlag 90°
  • 2x ISO M20 (ISO-NPT-Adapter optional verfügbar)

VERSIONEN - VS

STELLBEREICH

  • 90° (Standard)
  • 180° und 270° auf Anfrage



AUSFÜHRUNGEN

  • OFFSHORE-/MARINE
  • FAILSAFE
  • 3-PUNKT ANSTEUERUNG
  • 3-PUNKT-SAFE
  • POSITIONIERUNG
  • POSITIONIERUNG-SAFE
  • BLUETOOTH®
  • ATEX

EINSATZBEDINGUNGEN - VS

  • Einschaltdauer: S4 50% (CEI34)
  • Temperaturbereich: -20°C bis +70°C
  • Schutzart IP68:
    • 2m / 72h (Polyamid-Deckel)
    • 5m / 72h (Aluminium-Deckel)
  • Gewicht: 3,1 kg bis 4,4 kg

DATENBLATT - VS

ANFRAGEN - VS
