MT-Serie (25-75Nm)

EIGENSCHAFTEN

BESCHREIBUNG

Elektrischer Drehantriebe mit Aluminiumgehäuse mit Notbetätigung über Handrad. Entspricht den Richtlinien CE-ROHS-REACH.



DREHMOMENT

  • 25 Nm
  • 50 Nm
  • 75 Nm

TECHNISCHE DATEN

  • Multivolt
    • 100V bis 240V 50/60Hz (100V bis 300V DC)
    • 24V bis 48V 50/60Hz (24V bis 72V DC)
  • 3-Punkt-, Auf/Zu- oder Pulssteuerung
  • Integrierte Stellungsregelung 4-20 mA oder 0-10 V mit Stellungsrückmeldung
  • Integrierte Bluetooth®-Steuerung (AXMART®)
  • RS-485-Anschluss
  • 4 einstellbare Endschalter 5 A
  • ISO 5210
    • A (mit Gewindebuchse): max. Ø25 mm
    • B1 (mit Steckbuchse): max. Ø42 mm
    • B3 (ohne Steckbuchse): max. Ø20 mm
    • C (ohne Steckbuchse): max. Ø43 mm
  • Handnotbetätigung
  • Drehmomentbegrenzung
  • Rückmelderelais für Betriebsstatus (Sicherheitsabschaltung)
  • Einstellbare Stellungsanzeige
  • Kondensationsschutz (Heizung)
  • Mehrpoliger Stecker

VERSIONEN

OPTIONEN

  • Ausführung für
    • Offshore-/Marine-Anwendungen
    • VIB – Version für Anwendungen mit Vibrationen
    • Beschichtung mit Langzeitschutz und 15 Jahren Gewährleistung

EINSATZBEDINGUNGEN

  • Einschaltdauer: S4 50% (CEI34)
  • Temperaturbereich: -20°C to +70°C
  • Schutzart: IP68 – 5m / 72h
  • Gewicht: 19 kg – 23 kg

DATENBLATT

auf Anfrage

ANFRAGEN

mehr ...

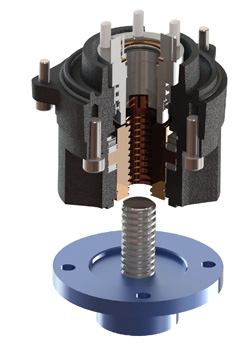

  • Anschlussflansch für Gewindewelle (Ø25mm max.)
  • Befestigung durch
    • 4xM10 Gewindeaugen (20mm Tiefe) oder
    • 4xM8 Gewindeaugen (15mm Tiefe)
  • Anschlussflansch für Welle (Ø42mm & 48mm Höhe max.)
  • Befestigung durch
    • 4xM10 Gewindeaugen (20mm Tiefe) oder
    • 4xM8 Gewindeaugen (15mm Tiefe)
  • Passfeder (Ø20mm max.)
  • Befestigung durch
    • 4xM10 Gewindeaugen (20mm Tiefe) oder
    • 4xM8 Gewindeaugen (15mm Tiefe)
  • Welle mit Zapfen (Ø43mm)
  • Befestigung
    • 4 Gewindeaugen (oder 4 Löcher 45° versetzt für F10 Anschluss) M10 ( 20mm Tiefe)
    • oder 4xGewindeaugen M8 ( 15mm Tiefe)
